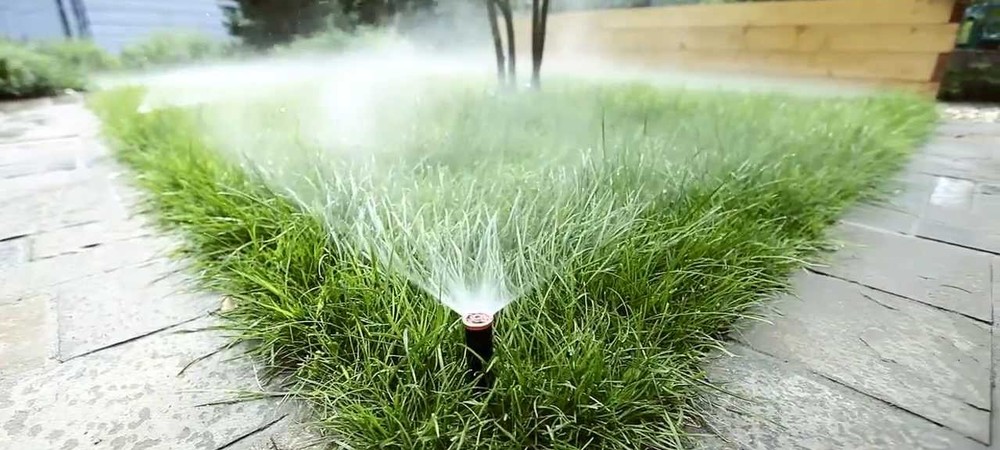

Монтаж системы автополива в Новороссийске

Этап 1 – Прокладка траншей

• Разметка трассы трубопроводных линий и прокладка магистральной линии с использованием колышков и шнуровки и рулетки;
• Порядок проведения ландшафтных работ и орошения с газоном или без газона.

Травяной пласт нужно срезать и положить на полиэтиленовую пленку. Аналогичным образом срезается грунт.

Глубина траншеи составляет 25-30 см при отсутствии инженерных коммуникаций (газопровода, телефонных линий и др.), ширина равнозначна штыку лопаты.

На большом участке выгоднее копать с помощью канавокопателя:

• Трубопровод прокладывается под пешеходными дорожками с использованием закладных труб (заглушки);
• Чтобы не ошибиться, можно наглядно разложить трубы и соединительные элементы рядом с траншеей. Не допускайте попадания грунта и грязи в полость трубы, а также поставьте заглушку;
• Монтаж резервуара.

1. Площадка бетон уклон от резервуара, раскатка магистральной трубы (заглушки).
2. Раскатку труб на участке нужно выполнять заранее, чтобы они распрямились.
3. Создание 5-метрового зазора для соединения трубы с резервуаром.

Этап 2 – Установка и подключение электрического клапана

Электромагнитный клапан устанавливается в магистральный трубопровод с использованием ножниц для ПНД-труб и ключа для фитингов. Нужно разрезать изделие, а в месте разреза по обеим сторонам установить компрессионные фитинги. Резьба клапана и соединительных элементов должна совпадать.

Конструкцию с клапанами присоединяем к магистральной линии. Чтобы подключить клапан к пульту управления, используйте провода с цветной маркировкой. Должен быть один общий провод и еще по одному для каждого клапана. Таким образом, при создании трехзонной системы автополива, потребуется 4 провода.

Кабельная система закладывается в одну траншею с поливочными трубами. По возможности, провода прокладываем под трубой, чтобы защитить от механических повреждений при выполнении земляных работ.

На каждом повороте нужно предусмотреть петлю. Ее наличие исключает тугую прокладку кабеля и снижает риск растяжения. Для холодных спаек соединяемых проводов, используются водонепроницаемые муфты. Также каждому клапану требуется отдельный защитный короб. Он устанавливается уже на этапе засыпки траншеи.

Этап 3 – Установка спринклеров

Все оросители оснащены выдвижными разбрызгивателями. Монтаж дождевателей осуществляется в следующем порядке:

• Фитинг (подойдет компрессионная угловая муфта или тройник) стыкуется с гибким коленом, которое нужно соединить с оросительной головкой при помощи ФУМ ленты. Тройник необходимо врезать в боковую часть оросительной зоны. Намотка ленты происходит на ¾ оборота против часовой стрелки. Фитинг соединяется с трубопроводом до появления щелчка, после чего можно приступать к затягиванию чашки. При большом диаметре трубы, в большинстве случаев нужно снять фаску с помощью острого ножа. Если размер изделия маленький, снятие происходит вручную;
• Теперь приступаем к установке оросительной зоны. Для этого нужно размотать трубу, а дождеватели заранее разложить на участке. Труба разрезается в месте установки оросителя, после чего производится его монтаж.

Этап 4 – Монтаж остальных элементов

В организации системы автоматического полива лучше всего использовать испанские насосы ESPA. Они оптимально сочетают в себе стоимость, технические параметры и долговечность. Такие насосы имеют самовсасывающий клапан, удаляющий воздушные пробки.

Устройства используются для транспортировки только чистой воды, в т.ч. питьевой. Они рассчитаны на выкачку жидкости с глубины до 9 м и не требуют предварительного заполнения магистральной линии водой. При этом корпус насоса должен быть заполнен водой.

Прибор нужно установить на ровную и твердую поверхность в помещении, которое хорошо проветривается и защищено от осадков. Чтобы добиться малошумной работы и снизить вибрации, для фиксации устройства используйте прокладки и резиновые шайбы. Размещать насосное оборудование нужно близко к толще воды, чтобы сократить высоту всасывания и получить максимальное КПД.

Этап 5 – Присоединение трубопровода к резервуару

Для подключения к емкости лучше всего использовать трубу размеров 40х32 мм. Если нет изделия с такими габаритами, применяйте любой вариант. Но при меньшем диаметре, пропускная способность магистрали будет значительно ниже. Кроме того, в процессе обвязки резервуара нужно монтировать 2 шаровых крана.

Емкость обязательно комплектуется поплавковым клапаном, защищающим от перелива воды. Элементы соединяются с применением ФУМ ленты, чтобы добиться абсолютной герметичности автосистемы.

Этап 6 – Монтаж пульта управления

Выбирайте место крепления таймера и контроллера близко к розетке, которая не связана с выключателем системы освещения. Кроме того, эта зона должна быть защищена от попадания солнечного света и влаги. При монтаже пульта управления учитывайте следующие нюансы:

• Закрепите ПУ на ровной поверхности на уровне глаз;
• Модели для помещения плохо защищены от непогоды;
• Сначала установите пульт и подключите клапана, а только потом подключайте трансформатор к источнику питания;
• Подавайте напряжение только после соединения открытых проводов с пультом;
• Прокладку электропроводки лучше поручить электрику.

 Этап 7 – Пусконаладка

После проведения всех работ по установке элементов автосистемы, можно приступать к пусконаладке:

• Чтобы провести испытания, поставьте головки, за исключением последней в каждом секторе. Это необходимо для очистки автосистемы полива от инородных частиц;
• Подключите электромагнитный клапан вручную. Вода должна удалить грязь, которая может проникнуть в оросительную систему. Промывка является обязательной, даже если Вы уверены в отсутствии посторонних частиц. Когда начнет стабильно идти чистая жидкость, перекройте соленоид на электромагнитном клапане и поставьте остальные поливочные головки.

Проверьте все узлы системы автополива.
